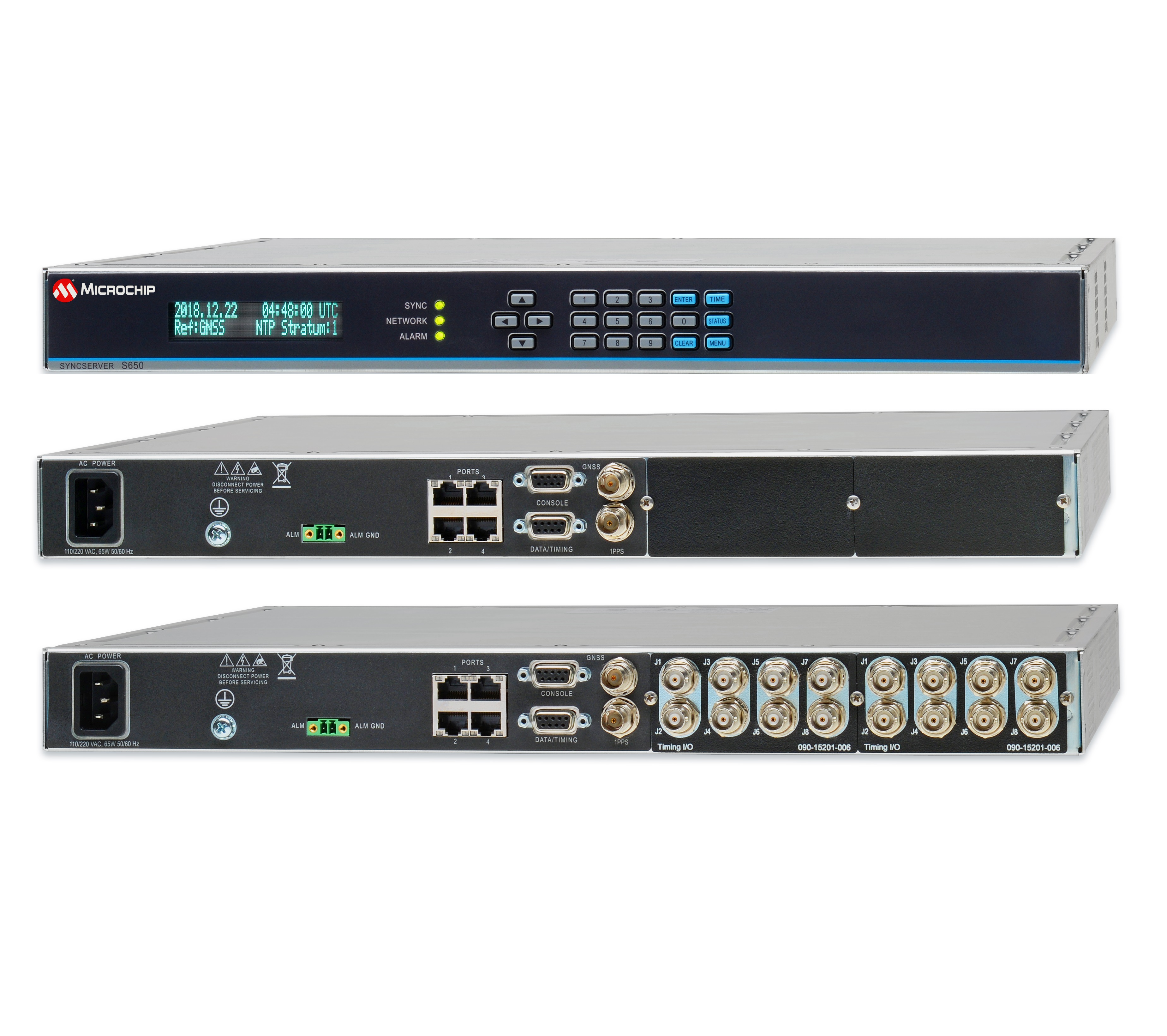

Microchip公司(原Microsemi)的SyncServer600是基于GNSS信號的一級網絡時間服務器,采用先進的,基于硬件時間戳的NTP技術,以及Reflector?技術,為企業IT網絡提供更安全、更精確、更可靠的時間服務。
SyncServer650是在SyncServer600的基礎上,進一步采用了Microsemi FlexPort?技術,提供更多類型的時間和頻率性能,無需構建額外的擴展時鐘設備,適應更廣泛的應用領域。
SyncServer600與SyncServer650通過4路千兆(GbE)網絡端口可輕易的處理每秒鐘上萬個使用硬件時間戳和補償?shù)腘TP請求。通過頻帶限制保護CPU免于拒接服務(DOS)攻擊。更加強健和安全的NTP性能,具備每秒鐘處理120,000完全基于硬件的NTP請求。
SyncServer600與SyncServer650主要控制接口基于Web界面,一旦通過面板顯示和鍵盤完成網絡配置后,全部狀態查看和設置都通過網絡登錄頁面完成,清晰的導航菜單便于用戶管理與維護。
超高帶寬的NTP服務能力
UTC時間精度<15ns RMS
頻率精度優于1E-12
采用特有FlexPort?技術的時鐘I/O模塊(SyncServer650)
4路GbE端口,NTP硬件時間戳
具備DOS檢測和防御能力
NTP Reflector?防火墻保護技術
密碼保護下的Web頁面管理
內部振蕩器可升級為銣原子鐘或OCXO
雙電源選項
預留PTP和GLONASS硬件兼容
72通道GNSS接收機
UTC時間精度:<15ns 通過1PPS輸出
振蕩器老化(月)
標準:±1E-7
OCXO:±5E-9
Rb:±1E-10
連續運行1個月以后
守時精度:1天
標準:400μs
OCXO:25μs
Rb:<1μs
正常環境下,鎖定GNSS信號3天以后
頻率輸出:(SyncServer650)
精度:鎖定GNSS信號1天以后<1E-12@1天
穩定度(10MHz)
標準 OCXO Rb
1s 1E-9 1E-9 2E-10
10s 2E-10 5E-11 3E-11
100s 1E-10 5E-11 3E-11
1ks 1E-11 7E-12 5E-12
10ks 1E-12 7E-13 5E-13
網絡協議:
NTP、NTP Unicast Autokey、SNTP
SNMP、HTTP/SSL、DHCP、MIB、MD5
LDAPv3、TACACS、RADIUS
NTP服務性能
每秒10,000次NTP請求維持時間源精度
Stratum 1(GNSS)服務器時間戳UTC精度5微秒(1sigma)
NTP響應:每秒120,000次NTP請求,(Reflector?選項)
規格尺寸
尺寸:4.4cmX43.8cmX40.3cm
重量:5.7kg
運行環境
供電:100/220V交流,50-60Hz,65W
運行溫度:含Rb:-20℃至+65℃
Rb:-5℃至+55℃
存儲溫度:-40℃至+85℃
濕度:95%,無冷凝
前面板:
顯示屏:高分辨率160X32真空管
鍵盤: 數字0-9,up,down,left,right,ENTER
CLR,TIME,STATUS,MENU,鍵盤鎖功能
LED(紅、橙、綠):Sync,Network,Alarm
后面板:
1PPS輸出:BNC,50Ω
GNSS:BNC,L1
網口:RJ-45,100/1000M自適應
數據串口: NMEA-0183,NENA 04-002信息
DB9-F,RS-232,115.2kbps(可調)
控制串口:DB9-F,RS-232
報警:SPST,可達300mA,32V
時間輸入/輸出模塊(SyncServer650):
BNC | 輸入 | 輸出 | |||||||
信號 | J1 | J2 | J3 | J4 | J5 | J6 | J7 | J8 | |
標準 | 1PPS | ![]() | ![]() | 關閉 | |||||
IRIGB AM | ![]() | ![]() | |||||||
IRIGB DCLS | ![]() | ||||||||
10MHz | ![]() | ![]() | |||||||
FlexPort | IRIGB AM DCLS | ![]() | ![]() | ![]() | ![]() | ![]() | |||
可編程脈沖 | ![]() | ![]() | ![]() | ![]() | ![]() | ||||
1/5/10MHz正弦 | ![]() | ![]() | ![]() | ![]() | ![]() |
信號類型已固定
信號類型可配置
